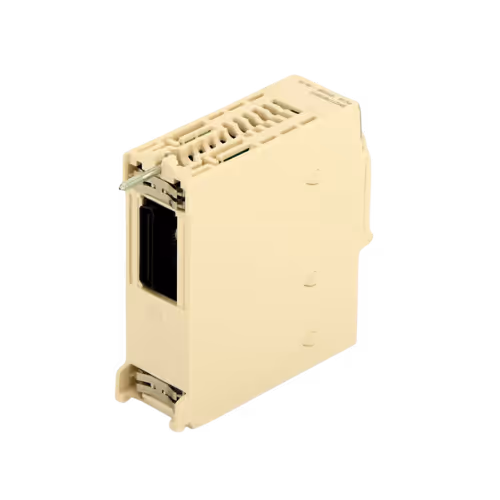

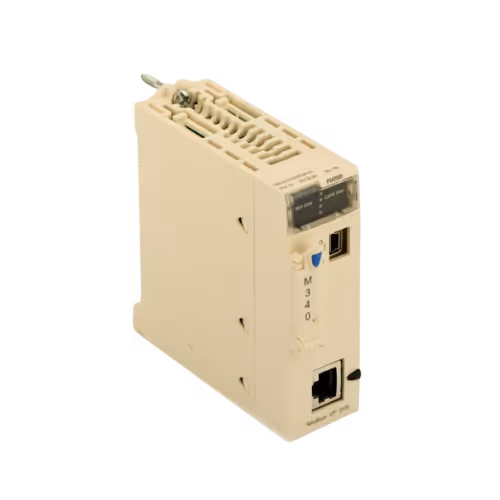

Schneider Prozessormodul BMXP342000 CPU340-20 MODB I Neu

Schneider Prozessormodul BMXP342000 CPU340-20 MODB I Neu

Dieses Prozessormodul ist Teil der Modicon M340-Reihe, einem Angebot an speicherprogrammierbaren Steuerungen (SPS). Es bietet maximal 1 Rack-Konfiguration, 36 anwendungsspezifische Kanäle und 11 Steckplätze. Es handelt sich um ein Prozessormodul mit einer Stromaufnahme von 72mA bei 24V DC, arbeitet mit internem Netzteil. Die Schnittstellen des Kommunikationsprozessormoduls sind 2 Ethernet-Module und 4 AS-Interface-Module. Es wird mit einer Speicherkarte für die Sicherung von Programmen, Konstanten, Symbolen und Daten geliefert. Es ist ein Produkt mit Schutzart IP20. Das Modul verfügt über 1024 diskrete E/A-Prozessorkapazitäten in Multi-Rack-Konfiguration und 256 analoge E/A-Prozessorkapazitäten in Multi-Rack- und 66 Single-Rack-Konfiguration. Es unterstützt 128kb Daten, 2048kb, 1792kb Programm interne RAM-Speicherkapazität. Es eignet sich für Anwendungen in der Prozessindustrie, erneuerbare Energien, Wasser, Zement, Fertigung, Infrastruktur und Maschinen. Dieses Produkt ist von CE zertifiziert. Es erfüllt die Normen EN 61131-2, EN 61000-6-4, EN 61000-6-2 und EN 61010-2-201. Die kompakte Modicon M340 bietet Flexibilität und integrierte Funktionen in einem kleinen Gehäuse. Im Kern des Prozesses bietet es Ihnen Plug-and-Work-Lösungen sowohl mit Geräten von Schneider Electric als auch von Drittanbietern.

‍

Technische Daten:

Baureihe: Modicon M340 Automatisierungsplattform
Produkt- oder Komponententyp: Prozessormodul
Konzept: Modbus
Anzahl von Racks: 4
Digitale E/A-Prozessor-Kapazität: 1.024 E/A
Analoge E/A-Prozessor-Kapazität: 256 E/A
Anzahl anwendungsspezifischer Kanäle: 36
Überwachung: Diagnosezähler Modbus, Ereigniszähler Modbus

Steuerkanäle: Programmierbare Regelkreise
Integrierte Schnittstellen:
– Nicht isolierte serielle Verbindung RJ45, RS232C (asynchron, Vollduplex, 0,3–19,2 kbit/s)
– Nicht isolierte serielle Verbindung RJ45, RS485 (asynchron, Halbduplex, 0,3–19,2 kbit/s)
– RJ45 Modbus RTU/ASCII Client/Server, RS232C/RS485
– USB-Anschluss 12 Mbit/s

Kommunikationsprozessor-Kapazität: 2 Ethernet-Kommunikationsmodule, 4 AS-Interface-Module
Geräteanzahl pro Segment: 0–32 (Zeichenmodus / Modbus)
Anzahl der Geräte: 2 (Punkt-zu-Punkt, Zeichenmodus / Modbus)
Buslänge:
– 0–10 m (nicht isoliert)
– 0–1000 m (isoliert)
– 0–15 m (Punkt-zu-Punkt)
Abgriffbrücken-Länge:
– <15 m (nicht isoliert)
– <40 m (isoliert)
Adressbereich: 0–248 (Zeichenmodus / Modbus)
Anforderungen:
– 1 KByte pro Anfrage (Zeichenmodus)
– 252 Datenbytes pro RTU-Anfrage (Modbus)
– 504 Datenbytes pro ASCII-Anfrage (Modbus)
Steuerparameter:
– CRC je Frame (RTU Modbus)
– LRC je Frame (ASCII Zeichenmodus / Modbus)

Speicher:
– Interner Arbeitsspeicher: 4096 kB
– Daten: 256 kB
– Programm, Konstanten, Symbole: 3584 kB
– Speicherkarte (BMXRMS008MP) zur Sicherung von Programmen, Konstanten und Symbolen

Stromaufnahme: 72 mA bei 24 V DC
Versorgung: Interne Stromversorgung über Modulträger
Kennzeichnungen: CE, UL, CSA, RCM, EAC, UKCA, China RoHS, WEEE, IEC

Umgebungstemperatur (Betrieb): 0…60 °C
Relative Luftfeuchtigkeit: 5–95 % (nicht betauend)
Schutzart (IP): IP20
Beschichtung: TC

Richtlinien:
– 2014/35/EU (Niederspannungsrichtlinie)
– 2014/30/EU (EMV-Richtlinie)
– 2012/19/EU (WEEE-Richtlinie)

Produktzertifizierungen:
CE, UL, CSA, RCM, EAC, UKCA Zone 2/22, Handelsmarine, CCSAus HazLoc Class I Division 2 Group A/B/C/D

‍

Lieferumfang:

1 x Prozessormodul
